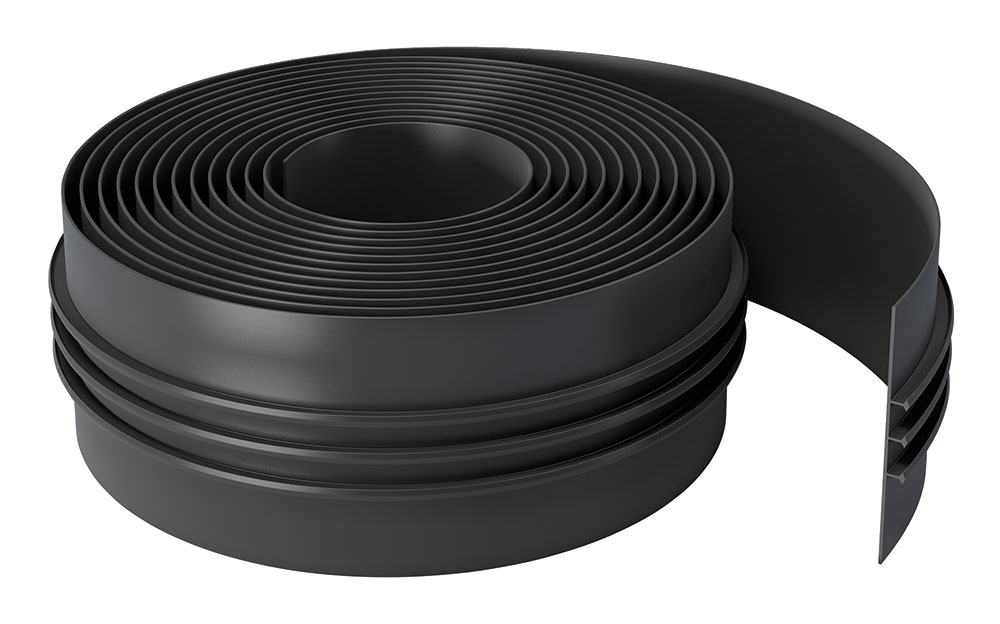

     ТехноНИКОЛЬ
     АКВАСТОП



Гидрошпонки являются одним из элементов в системе гидроизоляции объекта.

Они не могут гарантировать 100% гидроизоляцию, их задача – обеспечивая достаточно плотный контакт с бетонной поверхностью по всему периметру строительной конструкции до минимума ослабить водоприток, максимально усложнить просачивающейся воде путь сквозь шов.

Гидрошпонки предназначены для герметизации швов бетонирования: деформационных и технологических в железобетонных конструкциях подземных, а также заглубленных сооружений.

Гидрошпонки представляют собой эластичные ленты сложных форм, выполненные из полимерных прочных материалов: эластомера или термопласта.

В деформационных швах они способны компенсировать подвижки элементов конструкции, которые за год могут достигать до 40 мм и более.

Гидрошпонки бывают внутренними и наружными.

В особых случаях устанавливаются также П-образные шовные гидрошпонки, прижимные конструкции или приклеиваемые гидроизоляционные ленты.

Выбирая фору и размеры гидрошпонок учитывают следующее:

  • тип шва,
  • его размеры,
  • величины подвижек элементов строительной конструкции,
  • давление воды (жидкости),
  • степень её химической агрессии,
  • будут ли использованы дополнительные способы герметизации швов и гидроизоляции.

Примеры строительных объектов и подземных сооружений, при гидроизоляции которых могут быть использованы гидрошпонки:

  • фундаментные здания,
  • монолитно- каркасные сооружения,
  • торговые комплексы, а также холодильники и складские помещения, которые расположены под землей,
  • гаражи, паркинги и стоянки, которые находятся под землей,
  • тоннели подземных переходов или же предназначенные для техобслуживания инженерных систем,
  • бойлерные, коллекторы и иные технические подземные сети,
  • бассейны и аквапарки,
  • прочие объекты, которые расположены ниже уровня почвы.

 Обозначение гидроизоляционных шпонок

Обозначение гидроизоляционных шпонок

1 – тип шпонки:
   первая буква аббревиатуры:
      Д – деформационная
      Х – для технологических швов бетонирования
      У – для усадочных швов бетонирования
   вторая буква аббревиатуры:
      В – внутренняя
      О – опалубочная
      З – защитная
      Р – ремонтная
   третья буква аббревиатуры:
      С – специальная
      И – с каналами под инъекционные шланги
      Н – с каналами под набухающие профили
      М – для применения с гидроизоляционными мембранами
2 – ширина шпонки, мм
3 – ширина деформационного шва, мм
4 – количество анкеров, шт
5 – высота анкеров (включая тело шпонки), мм
6 – материал шпонки
