Технологические схемы установки шпонок
|
|
|
Клеевой состав
Заполнитель полости шва
|
а) Внутренние шпонки ДВ Материал изготовления:
Вид шва: деформационный |
Внутренняя
|
||||
|
б) Внутренние шпонки ДВИ Материал изготовления: EPDMI Вид шва: деформационный |
Внутренняя
|
||||
|
в) Опалубочные шпонки типа ДО Материал изготовления: EPDMI Вид шва: деформационный |
Опалубочная
|
||||
|

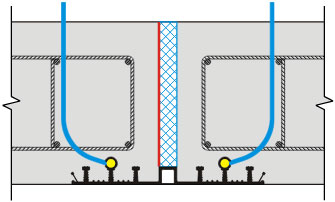

г) Опалубочные шпонки типа ДОИ Материал изготовления: EPDMI Вид шва: деформационный |
Опалубочная
|
||||
|
д) Защитные шпонки типа ДЗ Материал изготовления:
Вид шва: деформационный |
Защитная
|
||||
|
е) Защитные шпонки типа ДЗС Материал изготовления: ПВХ-П Вид шва: деформационный |
Защитная специальная
|
||||
|
ж) Внутренние шпонки типа ХВ Материал изготовления: EPDM Вид шва: технологический |
Внутренняя
|
||||
|
з) Внутренние шпонки типа ХВН Материал изготовления: ПВХ-П Вид шва: технологический |
Внутренняя
|
||||
|
и) Опалубочные шпонки типа ХО Материал изготовления:
Вид шва: технологический |
Опалубочная
|
||||
|
к) Установка внутренних шпонок типа ТАРАКАН Материал изготовления: ПВХ-П Вид шва: деформационный |
Внутренняя
|
||||
|
л) Установка опалубочных шпонок типа ДОМ Материал изготовления: ПВХ-П Вид шва: деформационный |
Опалубочная
|
||||
|
м) Опалубочные шпонки типа ХОМ Материал изготовления: ПВХ-П Вид шва: технологический |
Опалубочная
|
||||
|
н) Шпонки типа ДЗ Материал изготовления:
Вид шва: деформационный |
Защитная
|
||||
|
о) Шпонки типа Таракан Материал изготовления: ПВХ-П Вид шва: деформационный |
Внутренняя
|
||||
|
п) Ремонтные шпонки типа ДР Материал изготовления:
Вид шва: деформационный |
Ремонтная
|
Повышение надёжности герметизации швов
осуществляется путём нанесения на поверхность набухающего герметика или укладки набухающего профиля типа ПНР, рекомендуется применение резинового набухающего профиля АКВАСТОП.
| Схема нанесения набухающего герметика | Схема укладки набухающего профиля |
 |
  |
Предельные отклонения от номинальных размеров для гидроизоляции изоляционных шпонок с максимальной величиной размера в сечении менее 65 мм.
| Номинальный размер, мм | Предельное отклонение, мм |
| От 0 до 2,5 включительно | ±0,35 |
| Свыше 2,5 до 4 включительно | ±0,40 |
| Свыше 4 до 6,3 включительно | ±0,50 |
| Свыше 6,3 до 10 включительно | ±0,70 |
| Свыше 10 до 16 включительно | ±0,80 |
| Свыше 16 до 25 включительно | ±1,00 |
| Свыше 25 до 40 включительно | ±1,30 |
| Свыше 40 до 63 включительно | ±1,60 |
Предельные отклонения от номинальных размеров для гидроизоляции изоляционных шпонок с максимальной величиной размера в сечении свыше 65 мм.
| Номинальный размер, мм | Предельное отклонение, мм |
| От 0 до 2,5 включительно | ±0,5 |
| Свыше 2,5 до 4 включительно | ±0,7 |
| Свыше 4 до 6,3 включительно | ±0,8 |
| Свыше 6,3 до 10 включительно | ±1,00 |
| Свыше 10 до 16 включительно | ±1,30 |
| Свыше 16 до 25 включительно | ±1,60 |
| Свыше 25 до 40 включительно | ±2,00 |
| Свыше 40 до 63 включительно | ±2,50 |
| Свыше 63 до 100 включительно | ±3,20 |
| Свыше 100 до 200 включительно | ±4,20 |
| Свыше 200 до 300 включительно | ±5,00 |
| Свыше 300 до 400 включительно | ±7,00 |
| Свыше 400 до 500 включительно | ±10,00 |
| Свыше 500 |
Устанавливается в рабочих чертежах при их согласовании |
