Многощипцовая крыша - особенности конструкции и стропильная система

Многощипцовая крыша – один из вариантов многоскатной крыши и, пожалуй, самый сложный в исполнении. Несмотря на всю сложность, многощипцовую крышу часто используют при возведении, реконструкции частных домов из-за высокой декоративности.

Свое название этот тип крыши получил из-за щипцов – двускатных фронтов с коньком. Их в конструкции может быть несколько (от 3-х). Каждый упирается в стропильную систему основной крыши. Другой конец щипца образует фронтон. Грубо говоря, многощипцовая крыша – это конструкция из нескольких сопряженных крыш.

В каких случаях делают многощипцовую крышу?

Дом с многощипцовой крышейМногощипцовая крыша – удачное решение в ряде случаев.

  • Если дом имеет множество пристроек или сложную планировку, тогда нужна крыша сложной формы, т.е. многощипцовая.
  • Если хозяева желают обустроить слуховые окна и балконы.
  • Если требуется организовать боковое освещение на мансарде.

На каком этапе строительства возводят многощипцовую крышу?

  • На этапе строительства зданий сложной планировки, сложной формы.
  • При реконструкции дома (если хозяева соорудили пристройки).
  • При реконструкции мансардного этажа, если планируется сделать окна.

Особенности многощипцовой крыши

Поработав с многощипцовой крышей, мастера выделили несколько её конструктивных особенностей.

1. Угол наклона скатов выбирается в зависимости от климата региона.

2. Чем сложнее проект, тем выше расходы.

3. Многощипцовая крыша весит больше обычной. Необходим предварительный расчет её веса, чтобы определить нагрузку на фундамент (должен выдержать).

4. Некоторые элементы каркаса приходится дополнительно изолировать от влаги и усиливать, чтобы вся конструкция крепко держалась. А именно ендовы и ребра – они испытывают повышенную нагрузку, именно в этих места часто наблюдаются протечки.

Многощипцовая крыша домаДом с многощипцовой крышей

Преимущества и недостатки многощипцовой крыши

Также мастера выделили плюсы и минусы такой конструкции.

Плюсы

Главное преимущество многощипцовой крыши – эстетичный внешний вид. Дом с такой крышей смотрится как дворец. Дизайнеры благодаря такой сложной конструкции воплощают в жизнь самые сложные архитектурные проекты.

Но есть и другие преимущества у многощипцовой конструкции:

  • Фото дома с многощипцовой крышейпод крышей появляется дополнительное жилое пространство (благодаря высоко расположенному коньку);
  • конструкция отличается высокой несущей способностью, прочностью, выдерживает ураганные ветры, большие слои снега;
  • мусор не скапливается, поскольку скаты всегда делают достаточно крутыми;
  • при соблюдении технологии монтажа крыши, долгие годы не требует ремонта;
  • на щипцах возможен монтаж вертикального освещения (вместо дорогих мансардных окон).

Минусы

Главные недостатки – сложный монтаж и большие расходы (денежные, временные). До начала монтажа необходимо произвести сложный расчет, правильно определить уклон скатов. При недостатке опыта и знаний технологии за возведение многощипцовой кровли браться не стоит.

Все минусы можно описать в следующем порядке (по важности):

  • Монтаж многощипцовой крышимонтаж не возможен без особых знаний и опыта, в отличие от типовых конструкций для многощипцовой требуется индивидуальный подход;
  • тоже стоит сказать и о проектировании (сложность создания проекта);
  • большой вес конструкции (не каждый фундамент выдержит, в некоторых случаях приходится его усиливать);
  • требуется больше расходных материалов, чем на типичные конструкции крыш;
  • остается много строительного мусора (конструкция «обязывает» постоянно что-то обрезать).

Конструкция крыши

Многощипцовая крыша имеет сложную конструкцию. Может состоять из наслонной стропильной системы или висячей. Первая отличается от второй наличием вертикальной стойки в центре двускатной конструкции. Стойка устанавливается на прогон, а в верху крепится на коньковый прогон. Висячие делают без стоек, но над перекрытием устанавливают вертикальную затяжку.

Часто в одной многощипцовой крыше совмещают и наслонную, и висячую стропильные системы. Наслонная устанавливается над основной частью дома (над коробкой, состоящей из капитальных стен), а над пристройками – висячая. Какие конструкции использовать, зависит от ширины дома и наличия осевой несущей стены.

Наслонная и висячая стропильные системы

Стропильная система многощипцовой крыши

Самый простой вариант стропильной системы – пересекающиеся под прямым углом две двускатные крыши.

Стропильная система многощипцовой крыши состоит из следующих элементов:

  • Стропильная система многощипцовой крышистропила (стропильные ноги располагаются под углом, устанавливаются попарно вдоль конька, формируя плоскость ската);
  • прогоны;
  • мауэрлат (опорный брус, смягчает давление и распределяет нагрузку, на него опираются стропильные ноги, устанавливается на несущие стены дома);
  • ребра (в местах стыковки скатов, наружная часть);
  • коньки (ребра кровли);
  • ендова (элемент в углу схождения двух скатов, располагается внутри);
  • обрешетка (доски, которыми покрывают встык или разреженно все плоскости системы, на них укладывается финишное кровельное покрытие).

Проектирование и возведение многощипцовой крыши – задача повышенной сложности, требующая не малых ресурсов (денежных, человеческих, временных). Но результат оправдывает расходы. Дома с многощипцовыми крышами выглядят значительно презентабельно, чем с типичными кровельными конструкциями.



Заказать монтаж многощипцовой крыши в Липецке

Обращайтесь в компанию «Артель-Строй»: наши специалисты имеют большой опыт кровельных работ и соответствующую квалификацию. Качественно выполним любой проект: беремся за возведение скатной кровли любого вида!

Работаем в Липецке и по области. Возможен выезд в соседние регионы.

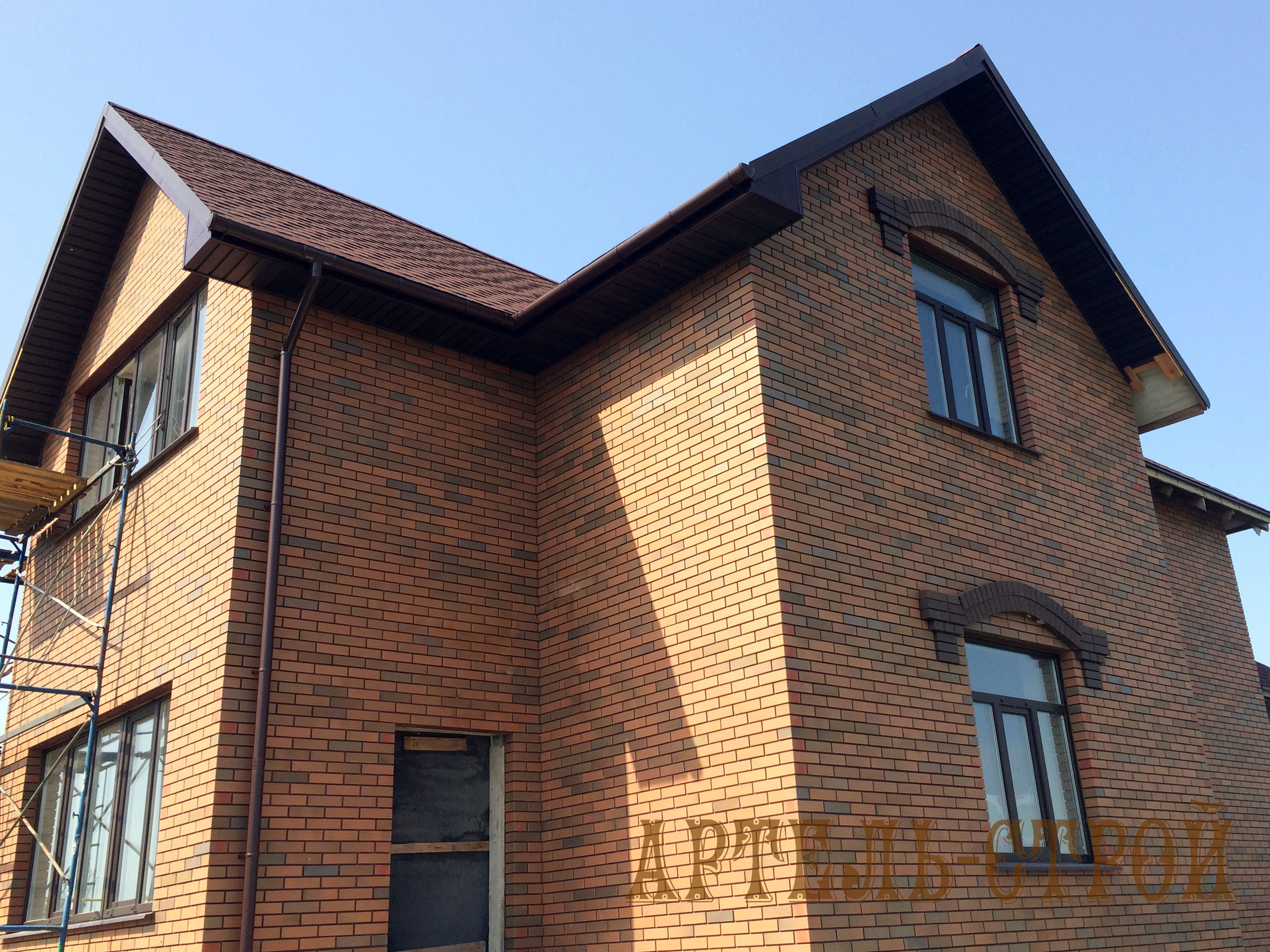

Фотогалерея скатных крыш
